Εισαγωγή
Το Double Sides Labeling Machine είναι ευρέως κατάλληλο για τρόφιμα, καλλυντικά, φαρμακευτικά προϊόντα, φυτοφάρμακα και άλλες βιομηχανίες. Είναι μονόπλευρη και διπλή ετικέτα για επίπεδη, τετράγωνη και στρογγυλή φιάλη. Αυτόματος ελεγχόμενος από υπολογιστή (PLC) εύκολος χειρισμός. Μπορεί να αλλάξει εύκολα τις προδιαγραφές. Υιοθετεί σερβοκινητήρα, επιτυγχάνεται έλεγχος κλειστού βρόχου χαμηλό ποσοστό δυσλειτουργίας. Υψηλής απόδοσης. Γρήγορη ταχύτητα.

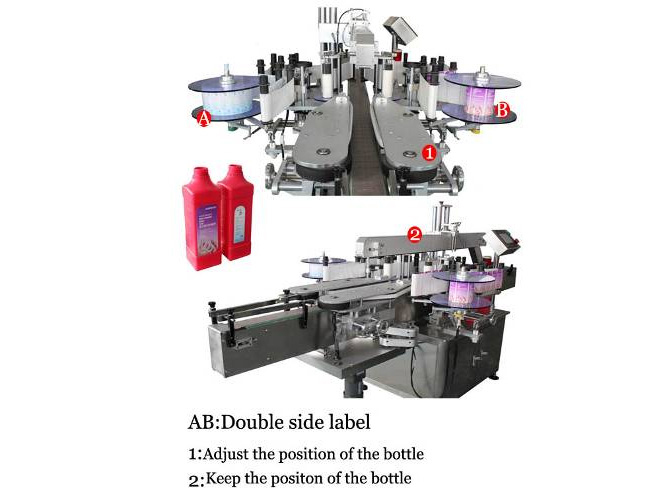

Το VK-DSL High Speed Servo Front & Back Labeler είναι κατάλληλο για την τοποθέτηση ετικετών σε επίπεδο, τετράγωνο ή άλλο δοχείο με μπροστινή & πίσω ετικέτα, μπορεί να επισημάνει δύο ετικέτες στην μπροστινή και πίσω επιφάνεια ταυτόχρονα. Εάν προσθέσετε μια συσκευή στρογγυλής φιάλης, μπορεί επίσης να επισημάνει στρογγυλά μπουκάλια με μία ή δύο ετικέτες. Εάν προσθέσετε μια επάνω κεφαλή ετικέτας, μπορεί επίσης να προσθέσει ετικέτα πάνω σε μπουκάλια, κουτιά, καπάκια και ούτω καθεξής.
Μοντέλο: VK-DSL
Προβολή βίντεοΠροσαρμόστε με έλεγχο Mitsubishi PLC, αισθητήρες Omron και LEUZE, Servo κινητήρα Mitsubishi ή σερβοκινητήρα δέλτα. Είναι εύκολος έλεγχος και λειτουργία, λειτουργεί σταθερά και υψηλή ταχύτητα και ακρίβεια. Αυτόματη προειδοποίηση για αστοχίες, χωρίς φιάλη χωρίς ετικέτα.
| Μοντέλο/τεχνικές παράμετροι | VK-DSL |
| Ταχύτητα επισήμανσης (τμχ/λεπτό) | 120-200 (σχετικά με το υλικό και το μέγεθος της ετικέτας) |
| Ακρίβεια επισήμανσης (mm) | ±1.0 mm (τα μεγέθη του υλικού και της ετικέτας δεν υπολογίζονται σε) |
| Μέγεθος ετικέτας (mm) | (L)10-300mm(Υ)10-250mm |
| Μέγεθος υλικού (mm) | Φ20-φ120mm(Υ)40-400mm |
| Εσωτερική διάμετρος ρολού (mm) | Φ76mm |
| Εξωτερική διάμετρος ρολού (mm) | Μέγιστο: Φ320mm |
| Μέγεθος μηχανής (mm) | (L)2800*(Π)1400*(Υ)1400(mm) |
| Τροφοδοσία | AC220V50Hz/60Hz1500W (Μπορεί να προσαρμοστεί) |
Σχέδιο
Πεδίο εφαρμογής
(1) Ισχύουσες ετικέτες: αυτοκόλλητο, φιλμ που δεν στεγνώνει, ηλεκτρονικός κωδικός εποπτείας, γραμμωτός κώδικας κ.λπ.
(2) Ισχύοντα προϊόντα: προϊόντα με ετικέτες που πρέπει να επικολληθούν στο πλευρικό επίπεδο, στην πλαϊνή μεγάλη επιφάνεια ακτίνων και στην περιφερειακή επιφάνεια.
(3) Βιομηχανία εφαρμογών: χρησιμοποιείται ευρέως σε βιομηχανίες καλλυντικών, ηλεκτρονικών, ιατρικής, υλικού, πλαστικών και άλλων.
Ροή εργασιών:
Χειροκίνητη τοποθέτηση επικολλημένων προϊόντων (on-line ή πικάπ χειρισμού φιαλών) >> Αυτόματος διαχωρισμός και διόρθωση και μεταφορά προϊόντων >> Δοκιμή προϊόντος >> Σήμανση προϊόντος >> Συλλογή προϊόντων με ετικέτα (είναι η επόμενη διαδικασία) >> Αφαίρεση προϊόντων.
Αρχή λειτουργίας

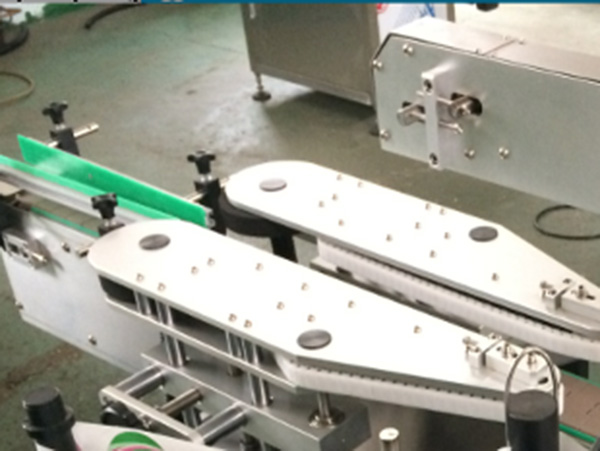

Αφού εισέλθουν οι φιάλες στον μεταφορικό ιμάντα της μηχανής ετικετών, οι φιάλες τροφοδοτούνται στη μηχανή ετικετών με σταθερή ταχύτητα. Η διάταξη μηχανικής στερέωσης διαχωρίζει τα επικολλημένα αντικείμενα κατά μια σταθερή απόσταση και ωθεί τα επικολλημένα αντικείμενα κατά μήκος της κατεύθυνσης του μεταφορικού ιμάντα. Μετά το μηχανικό σύστημα (κινητήριος τροχός, τροχός ετικετών και καρούλι), ο κινητήριος τροχός τραβά κατά διαστήματα τον ιμάντα ετικετών για να μετακινηθεί και η ετικέτα τραβιέται έξω από το καρούλι και επικολλάται στο αντικείμενο που πρόκειται να επικολληθεί μέσω της συσκευής σήμανσης.
Προαιρετικές λειτουργίες και εξαρτήματα:

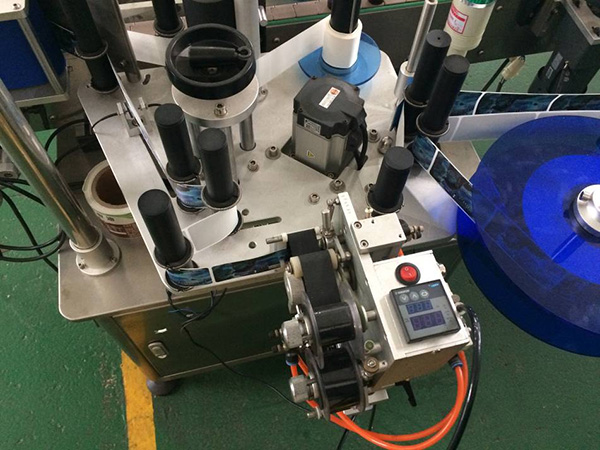

1. Εκτυπωτής κωδικών: ο ζεστός εκτυπωτής μπορεί να εκτυπώσει την ημερομηνία παραγωγής, την ημερομηνία λήξης, τον αριθμό παρτίδας κ.λπ. Η σήμανση και η επισήμανση συγχρονίζονται για τη βελτίωση της απόδοσης παραγωγής.
2. Εκτυπωτής inkjet: μπορεί να ταιριάξει με τον κύριο εκτυπωτή inkjet της αγοράς, να ψεκάσει τον κωδικό στην καθορισμένη θέση της ετικέτας και να συνδυαστεί τέλεια με τη μηχανή ετικετών.
3. Γενικός αισθητήρας: ο συνηθισμένος αισθητήρας δεν μπορεί να ανιχνεύσει διαφανή ετικέτα, επομένως πρέπει να χρησιμοποιείται με ειδικό ηλεκτρικό μάτι που εισάγεται από τη Γερμανία.
4. Αναγνώστης: ανάγνωση δισδιάστατου κώδικα, γραμμικού κώδικα και άλλων πληροφοριών, εύκολη στη δημιουργία βάσης δεδομένων προϊόντων για ιχνηλασιμότητα προϊόντων.
| Σειριακός αριθμός | ΌΝΟΜΑ | ΘΕΜΑ | μάρκα | χώρα προέλευσης |
| 1 | HMI | 1 | Siemens | Germany |
| 2 | PLC | 1 | Siemens | Germany |
| 3 | Κινητήρας ετικέτας | 1 | Panasonic | Ιαπωνία |
| 4 | Σήμανση οδηγού κινητήρα | 1 | Panasonic | Ιαπωνία |
| 5 | Κινητήρας μεταφοράς | 1 | Jianming | Σαγκάη της Κίνας |
| 6 | Μετατροπέας συχνότητας κινητήρα μεταφορέα | 1 | Siemens | Germany |
| 7 | Μοτέρ διαχωρισμού μπουκαλιών | 1 | JSCC | Germany |
| 8 | Ελεγκτής κινητήρα διαχωρισμού μπουκαλιών | 1 | JSCC | Germany |
| 9 | Κινητήρας ετικέτας | 1 | JSCC | Germany |
| 10 | Ελεγκτής κινητήρα ετικέτας | 1 | JSCC | Germany |
| 11 | Ηλεκτρικές συσκευές χαμηλής τάσης | 1 | Schneider | Γαλλία |
| 12 | Αισθητήρας ετικέτας | 1 | OMRON | Ιαπωνία |
| 13 | Αισθητήρας σήμανσης | 1 | OMRON | Ιαπωνία |
| 14 | Σύγχρονη οδοντωτή ζώνη | 1 | Bando | Ιαπωνία |
| 15 | Πνευματικά εξαρτήματα | 1 | AirTAC | Ταϊβάν, Κίνα |
| 16 | Μεταφορικός ιμάντας | 1 | Λιλάι | Σαγκάη της Κίνας |
| 17 | πλαίσιο | 1 | Σαγκάη της Κίνας | |
| 18 | ολοκληρωση συστήματος | 1 | Σαγκάη της Κίνας |

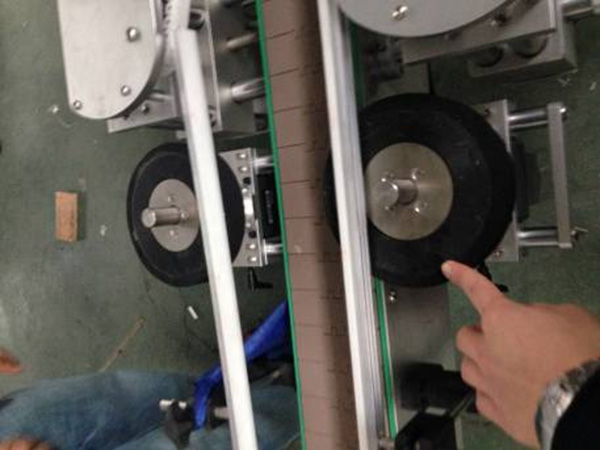

2. Αυτόματος διαχωρισμός φιαλών, εξαλείφει αποτελεσματικά τον διαχωρισμό φιαλών που προκαλείται από σφάλμα μπουκαλιού και βελτιώνει τη σταθερότητα.
3. Έχει λειτουργία αυτόματης απενεργοποίησης, λειτουργία μέτρησης παραγωγής, λειτουργία εξοικονόμησης ενέργειας (όταν δεν υπάρχει παραγωγή εντός του καθορισμένου χρόνου, ο εξοπλισμός θα μετατραπεί αυτόματα στην κατάσταση αναμονής εξοικονόμησης ενέργειας), άμεση λειτουργία της ρύθμισης αριθμού παραγωγής, λειτουργία προστασίας ρύθμισης παραμέτρων (η ρύθμιση παραμέτρων χωρίζεται σε διαχείριση εξουσίας), η οποία είναι βολική για τη διαχείριση παραγωγής.

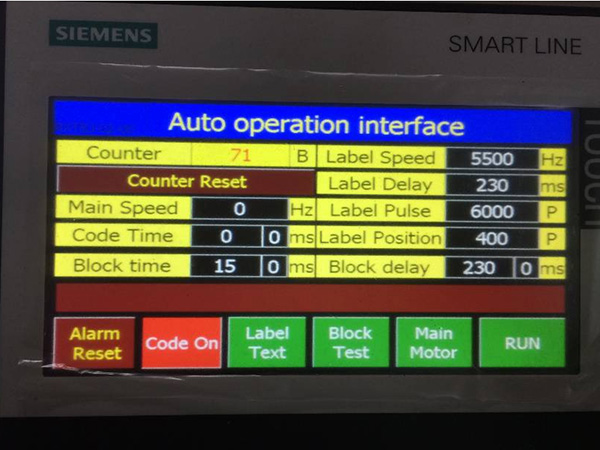

4. Ισχυρή λειτουργία, έλεγχος έγχρωμης οθόνης αφής, κινέζικη και αγγλική προαιρετική διεπαφή λειτουργίας, βολική και διαισθητική, ισχυρή λειτουργία μνήμης δεδομένων, μπορεί να αποθηκεύσει 50 ομάδες παραμέτρων επισήμανσης, με λειτουργία μέτρησης παραγωγής, λειτουργία εξοικονόμησης ενέργειας, λειτουργία προτροπής ρύθμισης αριθμού παραγωγής, παράμετρος λειτουργία προστασίας ρύθμισης, βολική διαχείριση παραγωγής, διαφορετικός διακόπτης σήμανσης προϊόντων μπορεί να πραγματοποιηθεί με ένα κλειδί, χωρίς επαναλαμβανόμενο εντοπισμό σφαλμάτων, απλό και γρήγορο Καλό μήνυμα προτροπής σφαλμάτων και λειτουργία βοήθειας.
6. Υψηλή σταθερότητα. Η εισαγόμενη μάρκα πρώτης γραμμής υιοθετείται για το πρότυπο μέτρησης και τον αισθητήρα αντικειμένων μέτρησης, με υψηλή ευαισθησία ανίχνευσης, σταθερή απόδοση και ανθεκτικότητα. το σταθερό και ανθεκτικό πλαίσιο και τα διάφορα εξαρτήματα υιοθετούν τυποποιημένο αρθρωτό σχεδιασμό με πλήρη εναλλαξιμότητα και 24ωρη λειτουργία για να διασφαλιστεί η ασφάλεια και η σταθερότητα.
7. Είναι ασφαλές και υγιεινό. Η θήκη είναι κατασκευασμένη από ανοξείδωτο χάλυβα SUS304 και κράμα αλουμινίου T6. Δεν θα σκουριάσει ποτέ και θα πληροί το εξαιρετικό πρότυπο κατασκευής GMP.

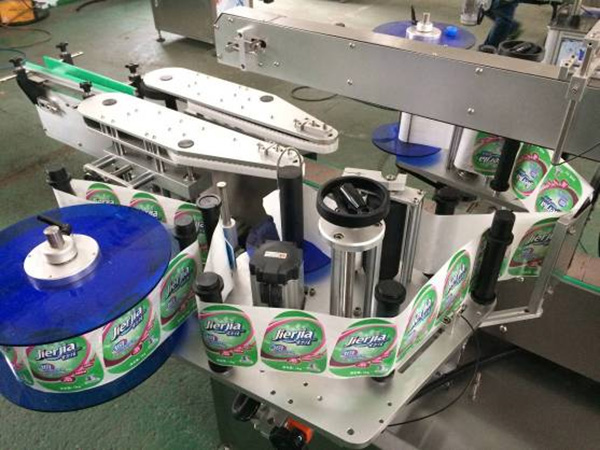

1. Η κεφαλή της ετικέτας είναι ρυθμιζόμενη για διαφορετικά μεγέθη φιαλών
2. Ταιριάζει σε διαφορετικά μεγέθη ετικετών
3. Το ύψος του ύψους της ετικέτας είναι ρυθμιζόμενο ώστε να ταιριάζει σε διαφορετική θέση ετικέτας στη φιάλη
4. Η γωνία της κεφαλής της ετικέτας είναι ρυθμιζόμενη
